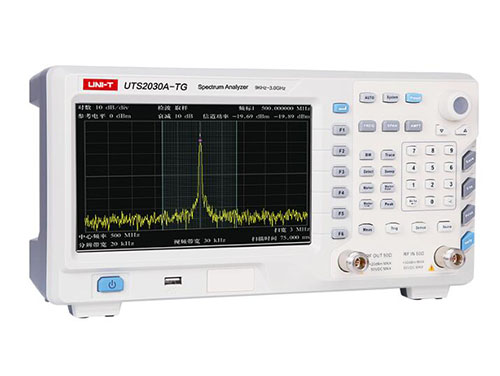

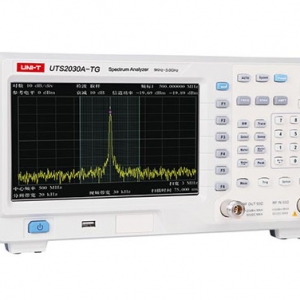

UTS2000A系列是一款结构紧凑、性能优异 的便携式经济型频谱分析仪，全程数字步进扫描和全数字中频技术，多项人性化设计让您的RF测量变得的轻松有效。具有优于主流便携式频谱分析仪的技术指标，适合室内外等测试场合。
主要特性：
大频率范围9kHz～3GHz
大分辩率带宽10Hz～3MHz(以1至10连续步进)
3GHz信号发生器,既可作为跟踪源,也可作为独立信号源
具备频率、AM和FM解调、邻道功率测量、色谱图等测量功能
多达5条迹线测量显示
相位噪声-110dBc/Hz(偏移10kHz)
LED背光超大显示，中英文操作菜单，前置放大器
多种通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的8英寸大屏幕，画面清晰
型号及对比
|
基本功能 |
UTS2020A |
UTS2020A-TG |
UTS2030A |
UTS2030A-TG |
|
频率 |
||||
|
频率范围 |
9kHz～1.8GHz |
9kHz～3GHz |
||
|
频率分辨率 |
1Hz |
|||
|
频率读数精度 |
±(频标读数*频率基准精度+1%*扫宽+10%*RBW+0.5*[扫宽/(扫描点-1）]+1Hz) |
|||
|
内部基准(10MHz) |
老化率 ＜1ppm/年；温漂＜0.5ppm(15℃至35℃) |
|||
|
分辨率带宽(RBW) |
||||
|
范围 |
标配：10Hz至3MHz；选配：1Hz至10Hz |
|||
|
选择性(60dB/3dB) |
RBW≤500kHz; ＜5:1 典型值(数字实现，接近高斯形状）;＜5% 典型值 |
|||
|
精度 |
RBW≤500kHz，＜5% 典型值 |
|||
|
视频带宽(VBW) |
10Hz至3MHz，1-3-10 序列 |
|||
|
显示平均噪声电平(10Hz分辨率带宽，射频衰减器0dB) |
||||
|
前置放大器关 |
100kHz/-90dBm,1MHz/-125dBm,100MHz/-122dBm,500MHz/-122dBm,1000MHz/-120dBm ,1.4GHz/-118dBm,1.8GHz/-115dBm,2.2GHz/-121dBm,2.5GHz/-121dBm,3.0GHz/-120dBm |
|||
|
前置放大器开 |
100kHz/-139dBm,1MHz/-130dBm,100MHz/-140dBm,500MHz/-135dBm,1000MHz/-133dBm ,1.4GHz/-134dBm,1.8GHz/-130dBm,2.2GHz/-138dBm,2.5GHz/-138dBm,3.0GHz/-137dBm |
|||
|
相位噪声 |
||||
|
频偏 10kHz |
-80dBc/Hz |
|||
|
频偏 30kHz |
-90dBc/Hz |
|||
|
频偏 1MHz |
-115dBc/Hz |
|||
|
扫描时间 |
||||
|
扫宽（100Hz≤SPAN≤3GHz |
10ms至3000s |
|||
|
零扫宽 |
1ms至3000s |
|||
|
扫描模式 |
连续，单次 |
|||
|
触发 |
||||
|
触发源 |
自动，视频，外部 |
|||
|
外部触发电平 |
5V TTL 电平(典型值) |
|||
|
频率计数器 |
||||
|
分辨率 |
1Hz，10Hz，100Hz，1kHz |
|||
|
不确定度 |
频率读数×频率基准进度 + 计数分辨率 |
|||
|
幅度精度(20℃至30℃) |
||||
|
综合幅度精度(90%) |
±1.5dB 输入信号范围：-50dBm 至 0dBm |
±1.5dB 输入信号范围：-50dBm 至 0dBm |
||
|
幅度 |
||||
|
大输入电平 |
平均连续功率：+23dBm |
平均连续功率：+27dBm |
||
|
大直流输入电压 |
50Vdc |
|||
|
输入衰减器范围 |
0至30dB，步进1dB |
0至30dB，步进3dB |
||
|
1dB压缩点 |
+7dBm |
|||
|
杂散和剩余响应 |
||||
|
TOI(三阶失真) |
＞30MHz：﹢13dBm |
|||
|
SHI(二阶失真) |
+30dBm |
|||
|
输入相关杂散信号 |
＜-60dBm |
|||
|
剩余响应 |
＜-85dBm |
|||
|
跟踪源 |
||||
|
频率范围 |
-- |
100kHz 至 1.8GHz |
-- |
100kHz 至 3 GHz |
|
输出功率 |
-- |
-30dBm 至 0dBm,in 1dB step |
-- |
-30dBm 至 0dBm,in 0dB step |
|
输出平坦度 |
-- |
±3dB |
-- |
±3dB |
|
输入/输出 |
||||
|
射频输入 |
N型阴性(50Ω) |
|||
|
USB |
USB Host，USB Device |
|||
|
LAN |
10/100 Base-T，RJ-45连接器 |
|||
|
RS-232 |
9引脚，D-SUB(阳头) |
|||
|
AM/FM解调 |
耳机插孔 |
|||
|
基准输入/输出 |
10MHz，BNC阴头，输入：0dBm 至 +10dBm；输出：0dBm±2dB |
|||
|
VGA |
640*480, 60Hz, 15引脚，D-SUB(阴头) |
|||
|
内部数据存储器 |
128MB |
|||
|
一般特征 |
||||
|
电源 |
输入电压：110VAC/220VAC(可选)；频率：40Hz～60Hz；大功耗：35W |
|||
|
显示 |
8英寸TFT LCD ,WVGA(800×480) |
|||
|
机身颜色 |
象牙白+灰 |
|||
|
机身重量 |
3.0 kg |
|||
|
机身尺寸(W×H×D) |
336mm × 164mm ×108mm |
|||
|
标准配件 |
电源线、N/SMA转换器、N/BNC转换器、射频电缆、天线 |
|||
|
标准包装 |
纸箱、中文说明书 |
|||
|
标准包装数量 |
1 台 |
|||
|
标准包装尺寸(L×W×H) |
475mm × 255mm × 240mm |
|||
|
标准包装箱毛重 |
5.1 kg |
|||
|
可选配件 |
||||
|
USB-GPIB |
|
|||
