UTD8000B数字存储示波器

联系电话:135-7693-0968
产品详细介绍

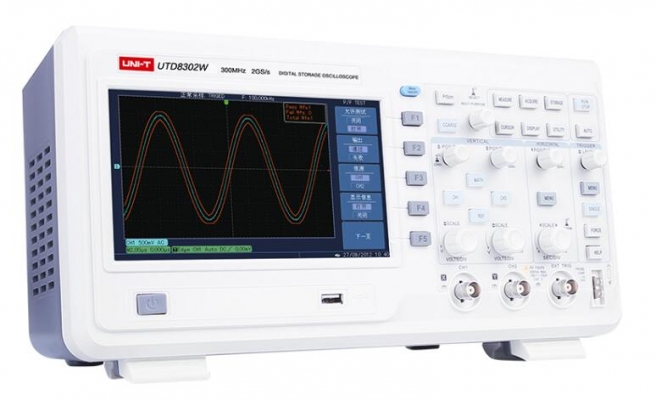

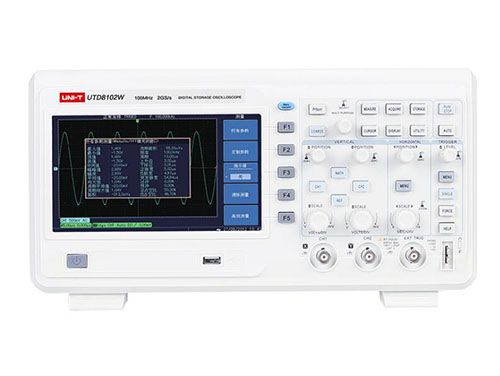

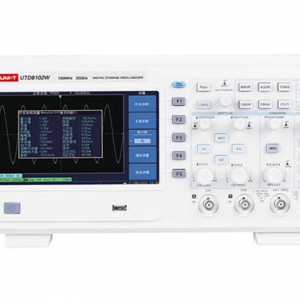

UTD8000B数字存储示波器

UTD8000B系列是一款高性价比工业型数字存储示波器,集数字示波器、逻辑分析仪、数字万用表、数字频率计于一体的混合型测试设备。的双时基功能,的波形细节测试和分析能力。

UTD8000B系列特点:

提供2个模拟通道,2GSa/s实时采样率

弹出式菜单显示,方便操作

内置FFT及数字滤波功能

自动测量24种波形参数和参数测量定制功能

内置16通道逻辑分析功能,3位半数字万用表

多种波形数学运行功能(包括:加、减、乘、除)

XY方式,可同时显示波形和李沙育图形

双时基功能,的波形细节观察和分析能力

包括采样功能,更直观地显示载波被幅度调制后的细节


型号及对比

型号

 UTD8062B

 UTD8102B

 UTD8202B

 UTD8302B

模拟带宽

 60MHz

 100MHz

 200MHz

 300MHz

通道

                       2

采样率

                      2GS/s

上升时间

 ≤5.8ns

 ≤3.5ns

 ≤1.8ns

 ≤1.2ns

存储深度

                       24kpts(每通道)

波形捕获率

                       ≥2,000wfms/s

垂直灵敏度

1mV/div~10V/div

2mV/div~5V/div

2mV/div~5V/div

时基范围

5ns/div~50s/div

2ns/div~50s/div

1ns/div~50s/div

触发

触发频率计

6位触发频率计

触发类型

边沿、脉宽、视频、斜率、交替

触发电平范围

内部

距屏幕中心±8div

EXT

±800mV

EXT/5

±4V

释抑范围

96ns~1.5s

边沿触发

边沿类型

上升、下降、上升&下降

脉宽触发

触发模式

正脉宽(大于,小于,等于);负脉宽 (大于,小于,等于)

脉冲宽度范围

20ns~10s

视频触发

信号制式和行/场

支持标准的NTSC和PAL广播制式,行数范围是1~525(NTSC)和1~625(PAL)

频率(视频触发类型)

斜率触发

触发模式

(大于,小于,等于)正斜率、(大于,小于,等于)负斜率

压摆率范围

40pV/μs~50V/μs

测量

光标

手动模式

光标间电压差(ΔV),光标间时间差(ΔT),ΔT的倒数(Hz)(1/ΔT)

追踪模式

波形点的电压值和时间值

自动测量模式

允许在自动测量时显示光标

自动测量

幅值、大值、小值、值、底端值、中间值、峰峰值、幅度、平均值、均方根值、周期均方根值、面积、周期面积、频率、周期、上升沿、下降沿、正脉宽、负脉宽、突发脉宽、过冲、预冲、占空比、负占空比、正占空比、延迟( 测量)、相位(测量)

数学操作

加、减、乘、除、反相

存储波形

10组波形、10种设置

FFT

Window

Hanning、Hamming、Blackman、Rectangular

采样点

1024 points

李沙育图形

带宽

100MHz

万用表指标

基本功能

量程

基本精度

直流电压

400mV/4V/40V/400V

±(1%+2)

交流电压

4V/40V/400V

±(1.2%+5)

直流电流(A)(外接转换器)

4mA/40mA/400mA/4A

±(1.0%+5)4A: ±(1.5%+5)

电阻

400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ

±(1.5%+5)

通断检测

<70.0Ω

二管

正向压降0.5V-0.8V

大显示

3999

自动量程

逻辑分析仪

通道数

16通道

采样率

200MS/s

存储深度

512k

大输入电压

±40Vpeak

小电压摆幅

1.2Vpp

触发方式

码型触发:D0~D15,选择H、L、X、上升、下降

持续时间触发: D0~D15

选择:H、L、X

限定符:大于、小于、等于

时间设置:20ns~10s

其它

接口功能

标配:USB-Host、USB-Device、Pass/Fail、LA、DMM;选配:LAN

一般参数

电源

100V~240VACrms,50Hz/60Hz

LCD尺寸

5.7英寸TFT LCD, QVGA(320×240)

机身颜色

象牙白+灰色

机身重量

3.8kg

机身尺寸(W×H×D)

337mm×190mm×180mm

标准配件

探头×2(1:1,10:1可切换)、逻辑分析仪探头、电流/电压转换器、万用表表笔、国标电源线、USB数据线、软件光盘

标准包装

纸箱

标准包装数量

2台

标准包装尺寸(L×W×H)

540mm×425mm×325mm

标准包装箱毛重

13.7kg

可选配件

LAN接口
