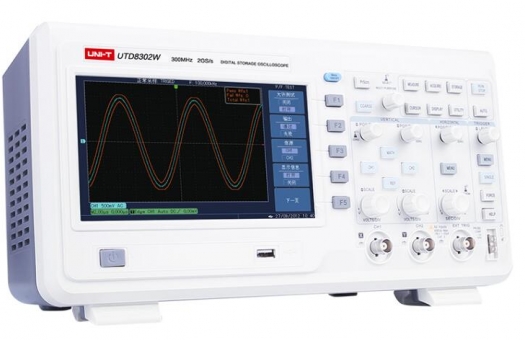

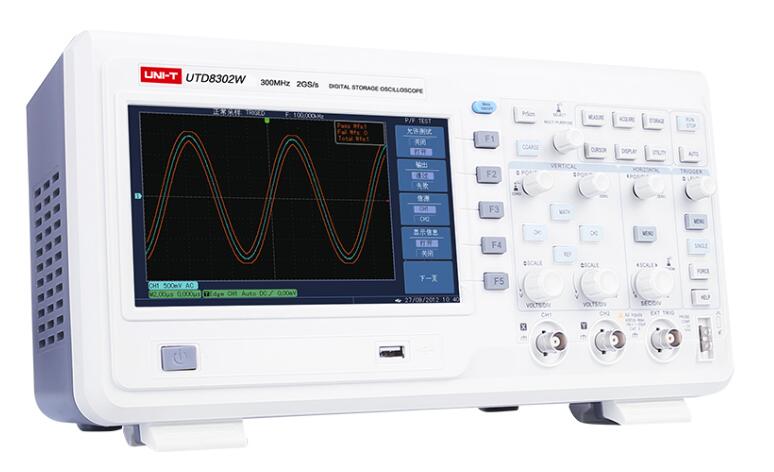

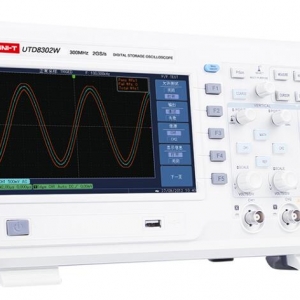

UTD8000W数字存储示波器

联系电话:18907003623
产品详细介绍

UTD8000W系列特点:

实时采样速率达2GS/s

双模拟通道,标配存储深度高达24Mpts

波形捕获率高达150.000wfms/s,高于同类产品75倍

24种自动参数测量+2种参数测量

支持U盘存储和U盘进行软件升级,一键拷屏等功能

内嵌FFT,数字滤波

7英寸TFT LCD WVGA(800×480)

型号及对比

型号

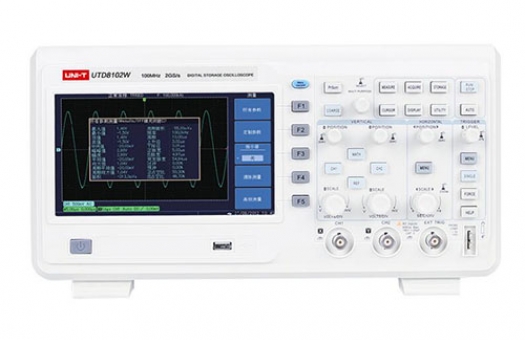

   UTD8102W

  UTD8202W

   UTD8302W

通道

                     2

采样率

                     2GS/s

带宽

    100MHz

    200MHz

   300MHz

存储深度

24Mpts(每通道)

波形捕获率

≥150,000wfms/s

垂直灵敏度范围(V/div)

2mV/div ~ 5V/div

时基范围(s/div)

2ns/div~50s/div

1ns/div~50s/div

存储方式

设置、波形、位图、CSV

触发

触发频率计

6位触发频率计

触发类型

边沿、脉宽、视频、斜率、交替

触发电平范围

内部

距屏幕中心±8div

EXT

±800mV

EXT/5

±4V

释抑范围

96ns~1.5s

边沿触发

边沿类型

上升、下降、上升&下降

脉宽触发

触发模式

正脉宽 (大于,小于,等于);负脉宽 (大于,小于,等于)

脉冲宽度范围

20ns~10s

视频触发

信号制式和行/场 频率

(视频触发类型)

支持标准的NTSC、PAL,行数范围是1~525(NTSC)和1~625(PAL/SECAM)

斜率触发

触发模式

(大于,小于,等于)正斜率、(大于,小于,等于)负斜率

时间设置

20ns~10s

测量

光标

手动模式

光标间电压差(ΔV),光标间时间差(ΔT),ΔT的倒数(Hz)(1/ΔT), 比率,相位。

追踪模式

波形点的电压值和时间值

自动测量模式

允许在自动测量时显示指示测量值的光标

自动测量

峰值、幅值、大值、小值、值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、面积、周期面积、延迟、相位

数学操作

加、减、乘、除、反相

存储波形

10组波形、10种设置

FFT

Window

Hanning、Hamming、Blackman、Rectangular

采样点

1024 points

显示

显示类型

7" TFT LCD

显示分辨率

WVGA(800×480)

波形显示区

水平12div × 垂直8div

其它

接口功能

USB Host、USB Device

一般参数

电源

100~240VACrms,45~440Hz

LCD尺寸

7英寸TFT LCD ,WVGA(800×480)

机身颜色

象牙白+灰色

机身重量

3.8 kg

机身尺寸(W×H×D)

337mm×190mm×180mm

标准配件

探头×2(1:1,10:1可切换)、国标电源线、USB数据线、软件光盘

可选配件

LA模块

标准包装

纸箱

标准包装数量

2台

标准包装尺寸(L×W×H)

540mm×425mm×325mm

机身重量

13.7 kg
