产品特性及特点：
5MHz/10MHz/20MHz的正弦波输出，1μHz分辨率
5MHz的脉冲波形，上升、下降时间可调
125MSa/s采样速度和14bit垂直分辨率
标配等性能双通道
16个非易失波形存储
调制类型：AM、FM、PM、ASK、FSK、PWM
4.3寸高分辨率TFT彩色液晶显示
标准配置接口：USB Device

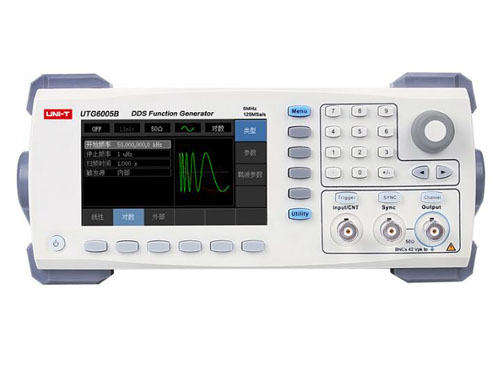

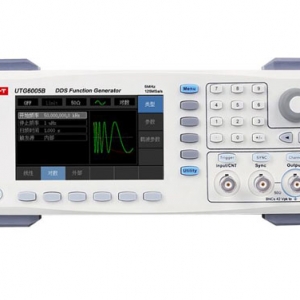

型号及对比
|
型号 |
UTG6005B |
UTG6010B |
UTG6020B |
|
指标类型 |
指标参数 |
||
|
通道数 |
双通道 |
双通道 |
双通道 |
|
通道带宽 |
5MHz |
10MHz |
20MHz |
|
采样率 |
125MS/s |
125MS/s |
125MS/s |
|
垂直分辨率 |
14bits |
14bits |
14bits |
|
波形 |
正弦波、方波、三角波、脉冲波、斜波、噪声、任意波(固定16组) |
||
|
扫描方式 |
线性、对数、外扫描 |
||
|
调制类型 |
AM、FM、PM、ASK、FSK、PSK、PWM |
||
|
输出特性 |
|||
|
输出阻抗 |
50Ω/高阻 |
||
|
幅度范围 |
1mVpp～11.5Vpp （50Ω） |
1mVpp～11.5Vpp （50Ω） |
1mVpp～11.5Vpp（50Ω，≤10MHz） 1mVpp～5Vpp （50Ω，≤20MHz） |
|
2mVpp～23Vpp （高阻） |
2mVpp～23Vpp （高阻） |
2mVpp～23Vpp （高阻，≤10MHz） 2mVpp～11.5Vpp （高阻，≤20MHz） |
|
|
精度（1kHz正弦波） |
幅度设置值的1%±2 mV |
||
|
直流偏移范围 |
-5Vpp～5Vpp(50Ω)（AC+DC） |
||
|
-10Vpp～11.5Vpp(高阻)(AC+DC) |
|||
|
偏移精度 |
偏置设置值的±1% ± 幅度设置值的0.5%±2 mV |
||
|
幅度分辨率 |
1mV |
||
|
幅度平坦度 |
＜100kHz0.1dB |
||
|
100kHz～10MHz 0.2dB |
|||
|
正弦波 |
|||
|
频率范围 |
1μHz～5MHz |
1μHz～10MHz |
1μHz～20MHz |
|
分辨率 |
1μHz |
||
|
谐波失真（典型值） |
测试条件：输出功率0dBm |
||
|
DC～20kHz -55dBc |
|||
|
20kHz～1MHz -50dBc |
|||
|
1MHz～10MHz -40dBc |
|||
|
总谐波失真（典型值） |
DC～20kHz，1Vpp＜0.2% |
||
|
方波/脉冲波 |
|||
|
频率范围 |
1μHz～5MHz |
1μHz～5MHz |
1μHz～5MHz |
|
频率范围分辨率 |
1 μHz |
||
|
上升/下降时间 |
＜24ns（典型值，1kHz，1Vpp） |
||
|
过冲（典型值） |
＜2% |
||
|
占空比 |
0.01%～99.99% |
||
|
小脉宽 |
≥80ns |
||
|
抖动（典型值） |
1ns+周期的100ppm |
||
|
三角波/斜波 |
|||
|
频率范围 |
1μHz～400kHz |
||
|
频率范围分辨率 |
1μHz |
||
|
非线性度 |
1%±2 mV（典型值，1kHz，1Vpp，对称性50%） |
||
|
斜波对称性 |
0.0%-100.0% |
||
|
小边沿时间 |
≥400ns |
||
|
任意波 |
|||
|
任意波 |
频率范围：1μHz至 1 MHz |
频率范围：1μHz至 2 MHz |
频率范围：1μHz至 3 MHz |
|
内部存储位置(固定)：16组 |
|||
|
AbsSine、AmpALT、AttALT、Gaussian Monopulse、GaussPulse、SineVer、StairUd、Trapezia、LogNormal、Sinc、 |
|||
|
心电图、脑电图、指数上升、指数下降、Lorentz、D-Lorentz |
|||
|
AM调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
正弦、方波、上升斜波、下降斜波、噪声、任意波 |
||
|
调制频率 |
2mHz～50kHz |
||
|
调制深度 |
0%～120% |
||
|
FM调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
正弦、方波、上升斜波、上升斜波、噪声、任意波 |
||
|
调制频率 |
2mHz～50kHz |
||
|
频偏 |
2.5MHz(大) |
5MHz(大) |
10MHz(大) |
|
PM调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
正弦、方波、上升斜波、下降斜波、噪声、任意波 |
||
|
调制频率 |
2mHz50kHz |
||
|
相偏 |
0°～360° |
||
|
ASK调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
50%占空比的方波 |
||
|
调制频率 |
2mHz～100kHz |
||
|
FSK调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
50%占空比的方波 |
||
|
调制频率 |
2mHz～100kHz |
||
|
PSK调制 |
|||
|
载波 |
正弦、方波、斜波、任意波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
50%占空比的方波 |
||
|
调制频率 |
2mHz～100kHz |
||
|
PWM调制 |
|||
|
载波 |
脉冲波 |
||
|
源 |
内部/外部（前面板BNC） |
||
|
调制波 |
正弦、方波、上升斜波、下降斜波、噪声、任意波 |
||
|
调制频率 |
2mHz～20kHz |
||
|
宽度偏差 |
脉冲宽度的 0%~49.99% |
||
|
扫频 |
|||
|
载波 |
正弦、方波、斜波 |
||
|
类型 |
线性、对数 |
||
|
扫频时间 |
1ms～500s±0.1% |
||
|
触发源 |
手动、内部、外部 |
||
|
频率计 |
|||
|
输入电平 |
TTL兼容 |
||
|
输入频率 |
1Hz～100MHz |
||
|
频率分辨率 |
6位/秒 |
||
|
耦合方式 |
直流 |
||
|
后面板连接器 |
|||
|
接口 |
|||
|
标配 |
USB Device |
||
|
显示 |
|||
|
显示类型 |
4.3英寸TFT， LCD |
||
|
显示分辨率 |
WVGA(480*272) |
||
|
显示语言 |
仅支持两种语言，出厂默认：中/英文 |
||
|
电源 |
|||
|
电源电压 |
100V～240VACrms，50Hz/60Hz |
||
|
耗电 |
小于25W |
||
|
保险丝 |
2A，T级，250V |
||
|
环境 |
|||
|
温度范围 |
操作：10℃~+40℃ |
||
|
非操作：-20℃~+60℃ |
|||
|
冷却方法 |
风扇冷却 |
||
|
湿度范围 |
+35℃以下：≤90%相对湿度 |
||
|
+35℃~+40℃：≤60%相对湿度 |
|||
|
海拔高度 |
操作2,000米以下 |
||
|
非操作15,000米以下 |
|||
|
产品规格 |
|||
|
尺寸(W×H×D) |
265mm×110mm×320mm |
||
|
净重 |
3.1 Kg |
||
|
毛重 |
4.1 Kg |
||
