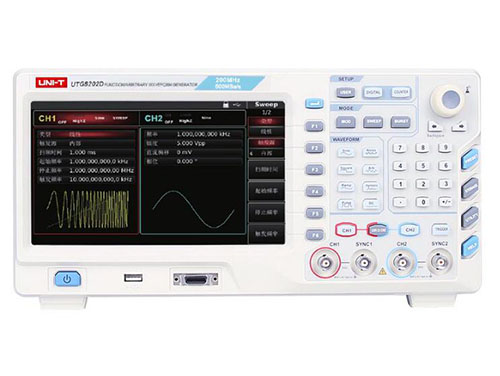

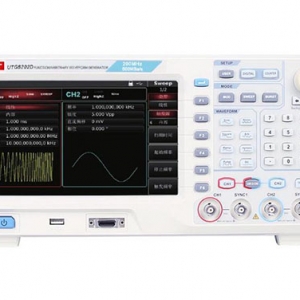

特性及优点：
80MHz/120MHz/160MHz/200MHz，1μHz分辨率
30MHz/40MHz/50MHz/60MHz脉冲波形，上升、下降时间可调
500MSa/s采样速度和16bits垂直分辨率
等性能双通道，且具有通道独立或通道耦合的输出模式
32Mpts任意波存储器，7GB非易失波形存储
丰富的调制类型：AM、FM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM
8英寸TFT LCD,WVGA(800×480)
接口：USB Host, USB Device, LAN,10MHz Input/Output
型号对比
|
型号 |
UTG8082D |
UTG8122D |
UTG8162D |
UTG8202D |
|
通道数 |
2 |
|||
|
高频率 |
80MHz |
120MHz |
160MHz |
200MHz |
|
采样率 |
500MSa/s |
|||
|
波形 |
正弦波，方波，斜波，谐波，脉冲波，噪声，直流电压，任意波形 |
|||
|
工作模式 |
输出选通，持续，调制，扫描，猝发 |
|||
|
调制类型 |
AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM |
|||
|
协议解码 |
SPI、I2C、UART |
|||
|
频率特性 |
||||
|
正弦波 |
1μHz～80MHz |
1μHz～120MHz |
1μHz～160MHz |
1μHz～200MHz |
|
方波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～50MHz |
1μHz～60MHz |
|
脉冲波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～50MHz |
1μHz～60MHz |
|
斜波 |
1μHz～2MHz |
1μHz～3MHz |
1μHz～4MHz |
1μHz～5MHz |
|
谐波 |
1μHz～40MHz |
1μHz～60MHz |
1μHz～80MHz |
1μHz～100MHz |
|
噪声(-3dB) |
80MHz 带宽 |
120MHz带宽 |
160MHz带宽 |
200MHz带宽 (-3dB) |
|
分辨率 |
1μHz |
|||
|
任意波 |
||||
|
波形长度 |
8～32Mpts |
|||
|
垂直分辨率 |
16bits |
|||
|
采样率 |
500MS/s |
|||
|
小上升/下降时间(典型值1Vpp) |
＜7ns |
＜6ns |
＜5ns |
<5ns |
|
抖动 (rms) |
6ns+30ppm(典型) |
|||
|
非易失存储 |
7GB波形 |
|||
|
数字任意波(选配) |
||||
|
波形长度 |
1～1K字节 |
|||
|
采样率 |
1S/s ～ 40MS/s |
|||
|
发送模式 |
单次手动触发，连续触发（无时间间隔） |
|||
|
波形分辨率 |
大16位 |
|||
|
输出电平 |
TTL电平输出 |
|||
|
输出特性 |
||||
|
幅度范围(50Ω) |
≤ 20MHz : 1mVpp～11.5Vpp |
|||
|
≤ 80MHz : 1mVpp～5Vpp |
||||
|
≤ 120MHz : 1mVpp～2.5Vpp |
||||
|
≤ 160MHz : 1mVpp～1Vpp |
||||
|
精度(1kHz 正弦波) |
±(设置值的1%+1mVpp) |
|||
|
平坦度(典型1kHz正弦波, 5Vpp) |
≤10MHz :±0.1dB |
|||
|
≤ 80MHz : ±0.2dB |
||||
|
≤ 120MHz : ±0.4dB |
||||
|
≤ 160MHz : ±0.8dB |
||||
|
直流偏移 |
||||
|
范围(峰值AC+DC) |
±5V(50Ω) |
|||
|
±10V (高阻) |
||||
|
偏移精度 |
±(设置值的2% +振幅的0.5% +2mV) |
|||
|
波形输出 |
||||
|
阻抗 |
50Ω(典型) |
|||
|
隔离 |
42Vpk |
|||
|
保护 |
短路保护,过载时自动禁用波形输出 |
|||
|
后面板连接器 |
||||
|
调制输入 |
||||
|
外部模拟调制 |
＜20kHz(输入频率) |
|||
|
±5Vpk=调制 |
||||
|
5kΩ(输入阻抗) |
||||
|
时钟输入/输出 |
||||
|
输入/输出频率范围 |
10MHz±500Hz |
|||
|
输入/输出电平范围 |
TTL兼容 |
|||
|
输入/输出阻抗 |
10kΩ/50Ω( 典型，交流耦合) |
|||
|
锁定时间 |
＜1s |
|||
|
触发输入 |
||||
|
输入电平 |
TTL兼容 |
|||
|
斜率 |
可选上升或下降 |
|||
|
脉冲宽度 |
＞100ns |
|||
|
输入阻抗 |
＞10kΩ(直流耦合) |
|||
|
反应时间 |
扫频：＜500μs (典型) |
|||
|
脉冲串：＜500ns (典型) |
||||
|
触发输出 |
|
|||
|
输出电平 |
TTL兼容，接入＞1kΩ |
|||
|
脉冲宽度 |
＞400ns (典型) |
|||
|
输出阻抗 |
50Ω (典型) |
|||
|
大频率 |
1MHz |
|||
|
同步输出 |
||||
|
输入电平 |
TTL兼容 |
|||
|
输出阻抗 |
50Ω |
|||
|
频率计 |
||||
|
电平 |
TTL兼容 (200mV～9Vpp) |
|||
|
输入频率范围 |
100mHz～200MHz |
|||
|
触发电平 |
0～2.5Vdc |
|||
|
度 |
±51ppm |
|||
|
频率分辨率 |
7 位 |
|||
|
高频抑制 |
高频噪声抑制打开或关闭 |
|||
|
触发灵敏度可调 |
0%～ |
|||
|
耦合方式 |
直流、交流 |
|||
|
接口 |
||||
|
标配 |
USB Host、USB Device、LAN、10MHz Input/output |
|||
|
输出阻抗 |
50Ω |
|||
|
一般特征 |
||||
|
电源 |
100～240VAC, 45～440Hz |
|||
|
显示 |
8 英寸, TFT LCD, WVGA(800× 480) |
|||
|
机身颜色 |
白+灰 |
|||
|
机身重量 |
3.5 Kg |
|||
|
机身尺寸 (W×H×D) |
336mm× 163.8mm × 105mm |
|||
|
标准配件 |
BNC电缆,电源, USB数据线,软件光盘 |
|||
|
选配件 |
||||
|
数字接口 |
||||
