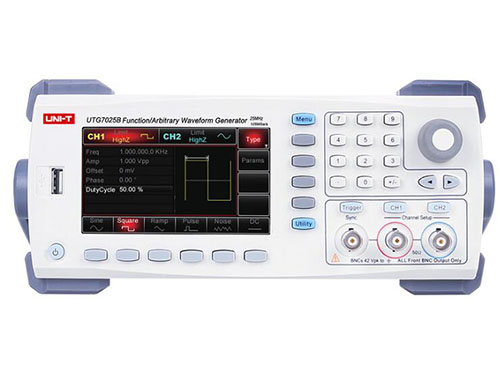

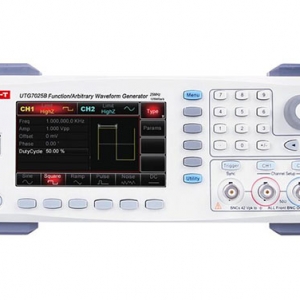

UTG7025B系列双通道函数/任意波形发生器，大输出频率25MHz，125MS/s采样率，14-bit 垂直分辨率。等性能双通道独立输出，具备调制、扫频、Burst、等多种复杂波形的产生功能。标配USB Host、USB Device接口，便捷的操作界面、优越的技术指标及人性化的图形显示。
主要特点：
1.25MHz的正弦波输出，全频段1μHz的分辨率
2.5MHz的脉冲波形，上升、下降时间可调
3.125MSa/s采样速度和14bit垂直分辨率
4.标配等性能双通道，且具有通道独立或通道耦合的输出模式
5.8k点任意波存储器，48个非易失波形存储
6.丰富的调制类型：AM、FM、PM、ASK、FSK、PWM
7.4.3寸高分辨率TFT彩色液晶显示
8.标准配置接口：USB Host、USB Device、频率计、LAN(选配)
技术指标
|
基本功能 |
UTG7025B |
|
通道数 |
2 |
|
大采样率 |
125MS/s |
|
高输出频率 |
25MHz |
|
频率分辨率 |
1μHz |
|
垂直分辨率 |
14 bits |
|
大任意波长度 |
8kpts |
|
波形 |
正弦波, 方波, 斜波, 三角波, 脉冲波, 噪声, 直流, 任意波 |
|
输出幅度范围 |
1mVpp～11.5Vpp （50Ω）；2mVpp～23Vpp （高阻） |
|
调制类型 |
AM、FM、PM、ASK、FSK、PWM、Sweep、Burst |
|
接口 |
USB Device, USB Host,LAN(选配）, 频率计 |
|
一般特征 |
|
|
电源 |
100-240VAC, 45-440Hz |
|
显示 |
4.3英寸64K色 TFT LCD ,480×272 |
|
机身颜色 |
白+灰 |
|
机身重量 |
3.2 Kg |
|
机身尺寸(W×H×D) |
265mm × 110mm × 320mm |
|
标准配件 |
BNC电缆、电源线、USB连接线、软件光盘 |
|
标准包装 |
纸箱、使用手册 |
|
标准包装数量 |
2 台 |
|
标准包装尺寸(L×W×H) |
380mm × 330mm × 320mm |
|
标准包装箱毛重 |
9.7Kg |
型号对比
|
型号 |
UTG7062B |
UTG7082B |
UTG7122B |
|
基本特性 |
|||
|
通道数 |
A/B两通道，且等性能 |
||
|
波形特性 |
具有9种标准波形，不低于161种内置任意波形 |
||
|
输出波形 |
Sine(正弦波), Square(方波), Ramp(斜波), Harmonic(谐波), Pulse(脉冲波), Noise(噪声), DC(直流), Exp(表达式)，Arb(任意波)；多种调制：AM、AM、FM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM |
||
|
LCD |
4.3" TFT LCD, WVGA(480×272) |
||
|
频率特性 |
|||
|
正弦波 |
1μHz～60MHz |
1μHz～80MHz |
1μHz～120MHz |
|
方波 |
1μHz～60MHz |
1μHz～70MHz |
1μHz～80MHz |
|
脉冲波 |
1μHz～20MHz |
1μHz～25MHz |
1μHz～30MHz |
|
斜波 |
1μHz～3MHz |
1μHz～4MHz |
1μHz～5MHz |
|
谐波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～60MHz |
|
白噪声（典型值） |
60MHz带宽（-3dB） |
80MHz带宽（-3dB） |
120MHz带宽（-3dB） |
|
分辨率 |
1μHz |
||
|
标准频率参考 |
±0.5ppm，25℃ |
||
|
±0.5ppm/℃，0℃～﹢85℃ |
|||
|
±1ppm，年老化率 |
|||
|
正弦波频谱纯度 |
|||
|
谐波失真 |
典型值 (0dBm) |
||
|
DC ～1MHz: -60dBc |
|||
|
1MHz ～10MHz:-55dBc |
|||
|
10MHz～40MHz:-50dBc |
|||
|
40MHz～80MHz:-45dBc |
|||
|
80MHz～120MHz:-40dBc |
|||
|
总谐波失真 |
<0.2%(DC～20kHz，1Vpp) |
||
|
寄生信号（非谐波） |
典型值 (0dBm) |
||
|
≤10MHz< -70 dBc |
|||
|
＞ 10MHz <-70dBc+6dB/倍频程 |
|||
|
相位噪声 |
10 MHz：≤-125 dBc/Hz（典型值，0dBm，10kHz偏移） |
||
|
方波信号特性 |
|||
|
上升/下降时间(1Vpp，50Ω负载) |
< 4ns |
||
|
过冲(100kHz，1Vpp，50Ω负载) |
<2% （典型值,50Ω）；1MΩ视硬件条件定指标 |
||
|
占空比 |
0.001%～99.999% (受当前频率设置限制) |
||
|
对称性(在50%占空比下) |
周期的1% + 4ns |
||
|
抖动(RMS)(1Vpp，50Ω负载) |
典型值（1MHz1Vpp，50Ω）≤5MHz：2ppm + 200ps>5MHz：200ps |
||
|
斜波 |
|||
|
线性度 |
< 峰值输出的1% （典型值，1kHz，1Vpp ，对称性 ） |
||
|
对称性 |
0.0% ~ 100.0% |
||
|
脉冲信号特性 |
|||
|
脉冲宽度 |
≥16ns |
||
|
可变边沿 |
9ns～10s |
8ns～10s |
7ns～10s |
|
过冲 |
< 2% （典型值 1Vpp） |
||
|
抖动 |
150ps |
||
|
表达式 |
|||
|
变量值单位 |
rad，° |
||
|
表达式 |
+，-，*，/，＾，（，），x，sin，cos，tan，sinc，ABS，lg，ln,sqrt，acos，asin，atan，sinh，tanh，ceil，cosh，exp，fabs，floor |
||
|
任意波特性 |
|||
|
频率范围 |
1μHz～15MHz |
1μHz～20MHz |
1μHz～25MHz |
|
波形长度 |
8pts～16Mpts |
||
|
垂直分辨率 |
16 bits（包括符号） |
||
|
采样率 |
1.28GSa/s(插值)，320MSa/s (DDS模式) |
||
|
小上升/下降时间典型值(1Vpp) |
< 7ns |
< 6ns |
< 5ns |
|
抖动（播放模式） |
150ps |
||
|
非易失存储 |
20MB |
||
|
谐波输出 |
|||
|
谐波次数 |
≤16次 |
||
|
谐波类型 |
偶次谐波、奇次谐波、全部谐波、自定义 |
||
|
谐波幅度 |
各次谐波幅度均可设置 |
||
|
谐波相位 |
各次谐波相位均可设置 |
||
|
输出特性 |
|||
|
幅度(50Ω负载) |
≤2MHz:1mVpp～11.5Vpp |
||
|
≤20MHz:1mVpp～10Vpp |
|||
|
≤60MHz:1mVpp～5Vpp |
|||
|
≤120MHz:1mVpp～2Vpp |
|||
|
准确度 |
典型值(1kHz正弦波，0V偏移，＞10mVpp)±（设置值的1%+1mVpp） |
||
|
平坦度 |
典型值 (正弦波，2.5Vpp)≤10MHz：±0.1dB≤60MHz：±0.2dB≤80MHz：±0.4dB≤120MHz：±0.8dB |
||
|
直流偏移 |
|||
|
范围（峰值AC＋DC） |
±5V（50Ω） |
||
|
±10V（高阻） |
|||
|
偏移精度 |
±（1%+2mV) |
||
|
波形输出 |
|||
|
阻抗 |
50Ω 典型值 |
||
|
绝缘 |
到地线大42Vpk |
||
|
保护 |
短路保护，过载自动禁用波形输出 |
||
|
AM调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦，方波，斜波，噪声，任意波（2mHz～1MHz） |
||
|
调制深度 |
0%～120% |
||
|
键控频率 |
2mHz ～ 1MHz |
||
|
DSB-AM调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦，方波，斜波，噪声，任意波（2mHz～1MHz） |
||
|
调制深度 |
0%～120% |
||
|
键控频率 |
2mHz ～ 1MHz |
||
|
FM调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦，方波，斜波，噪声，任意波（2mHz～1MHz） |
||
|
频偏 |
DC～30MHz |
DC ～40MHz |
DC～60MHz |
|
键控频率 |
2mHz ～ 1MHz |
||
|
PM调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦，方波，斜波，噪声，任意波（2mHz～1MHz） |
||
|
相偏 |
0 ～360° |
||
|
键控频率 |
2mHz ～ 1MHz |
||
|
ASK调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
50%占空比的方波 |
||
|
FSK调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
50%占空比的方波 |
||
|
跳跃频率 |
1μHz～60MHz |
1μHz～80MHz |
1μHz～120MHz |
|
PSK调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
50%占空比的方波 |
||
|
BPSK调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
PN7,PN9,PN11,PN15,PN17,PN21,PN23,PN25 |
||
|
调制波 |
50%占空比的方波 |
||
|
QPSK调制 |
|||
|
载波 |
正弦，方波（1μHz～30MHz），斜波，任意波 |
||
|
源 |
PN7,PN9,PN11,PN15,PN17,PN21,PN23,PN25 |
||
|
调制波 |
50%占空比的方波 |
||
|
OSK调制 |
|||
|
载波 |
正弦波 |
||
|
源 |
内部/外部 |
||
|
震荡时间 |
8ns～200s |
||
|
键控频率 |
2mHz ～ 1MHz |
||
|
PWM调制 |
|||
|
载波 |
脉冲 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦波，方波，斜波，噪声，任意波（2mHz～1MHz） |
||
|
脉宽调制范围 |
0%～49.99% |
||
|
调制频率 |
2mHz ～ 1MHz |
||
|
SUM调制 |
|||
|
载波 |
正弦波，方波，斜波，噪声，任意波 |
||
|
源 |
内部/外部 |
||
|
调制波 |
正弦波，方波，斜波，噪声，任意波 |
||
|
调制频率 |
2mHz ～1MHz （内部）；DC ～50kHz |
||
|
SUM 深度 |
0%～ |
||
|
QAM调制 |
|||
|
QAM模式 |
QAM4，QAM8，QAM16，QAM32，QAM64，QAM128，QAM256（内置星座图调制） |
||
|
调制源 |
内置PN码，PN7，PN9，PN11，PN15，PN17，PN21，PN23，PN25 |
||
|
码元速率 |
2mHz ～ 1MHz |
||
|
幅度 |
10mVpp～11.5Vpp(50Ω) |
||
|
扫频 |
|||
|
载波 |
正弦，方波，斜波，任意波 |
||
|
类型 |
线性或对数 |
||
|
扫频时间 |
1ms ～500s ± 0.1% |
||
|
触发源 |
手动，外部或内部 |
||
|
脉冲串 |
|||
|
波形 |
正弦，方波，斜波，脉冲，噪声和任意波 |
||
|
类型 |
计数（1～1,000,000个周期），，门控 |
||
|
起止相位 |
0°～ 360° |
||
|
内部周期 |
1μs ～ 500s ± 1% |
||
|
门控源 |
外部触发 |
||
|
触发源 |
手动，外部或内部 |
||
|
触发延迟 |
0ns ～ 100s |
||
|
外调制输入 |
|||
|
外部模拟调制 |
＜50kHz（输入频率） |
||
|
± 5Vpk = 调制 |
|||
|
5kΩ（输入阻抗） |
|||
|
外部参考输入 |
|||
|
输入/输出频率范围 |
10MHz±50Hz（时钟频率可调） |
||
|
输入/输出电平范围 |
TTL兼容 |
||
|
输入/输出阻抗 |
10kΩ(典型值,交流耦合) |
||
|
锁定时间 |
＜1s |
||
|
内部参考输出 |
|||
|
输入/输出频率范围 |
10MHz±50Hz（时钟频率可调） |
||
|
输入/输出电平范围 |
TTL兼容 |
||
|
输入/输出阻抗 |
50Ω(典型值,交流耦合) |
||
|
触发输入 |
|||
|
输入电平 |
TTL兼容 |
||
|
斜率 |
上升或下降，可选 |
||
|
脉冲宽度 |
> 100 ns |
||
|
输入阻抗 |
> 10kΩ，DC 耦合 |
||
|
反应时间 |
扫频：< 500μs，典型值 |
||
|
脉冲串：< 500ns，典型值 |
|||
|
触发输出 |
|||
|
电平 |
TTL兼容，接入 >1kΩW |
||
|
脉冲宽度 |
> 400ns，典型值 |
||
|
输出阻抗 |
50Ω，典型值 |
||
|
大频率 |
1 MHz |
||
|
同步输出 |
|||
|
电平 |
TTL兼容 |
||
|
输出阻抗 |
50Ω，典型值 |
||
|
频率计 |
|||
|
输入电平 |
TTL兼容 |
||
|
输入频率范围 |
100mHz～200MHz |
||
|
精度 |
±51ppm |
||
|
频率分辨率 |
7位 |
||
|
耦合方式 |
直流 |
||
|
功率输出(选配) |
|||
|
输入阻抗 |
50kΩ |
||
|
输出阻抗 |
＜2Ω |
||
|
增益 |
×10 |
||
|
大输入电压 |
2.2Vpp |
||
|
大输出功率 |
10W |
||
|
大输出电压 |
22Vpp |
||
|
全功率带宽 |
DC～100kHz |
||
|
输出摆率 |
10V/μs |
||
|
过冲 |
＜5% |
||
|
NeptuneLab |
|||
|
NeptuneLab V1.2 |
√ |
||
|
接口 |
|||
|
标配 |
USB Host、USB Device、LAN、10MHz时钟源输入、10MHz时钟源输出 |
||
|
显示 |
|||
|
显示类型 |
4.3寸 TFT LCD |
||
|
显示分辨率 |
WVGA(480×272) |
||
|
电源 |
|||
|
电源电压 |
100～240VACrms，50Hz/60Hz；100～120Vrms(±10%), 400Hz |
||
|
耗电 |
小于50W |
||
|
保险丝 |
2A，T级，250V |
||
|
环境 |
|||
|
温度范围 |
操作：+10℃ ～+40℃ |
||
|
非操作：-20℃ ～ +60℃ |
|||
|
冷却方法 |
风扇强制冷却 |
||
|
湿度范围 |
+35℃以下：≤90％相对湿度 |
||
|
+35℃ ～+40℃：≤60％相对湿度 |
|||
|
海拔高度 |
操作2,000米以下 |
||
|
非操作15,000米以下 |
|||
|
机械规格 |
|||
|
尺寸 |
宽 |
265 mm |
|
|
高 |
110 mm |
||
|
深 |
320 mm |
||
|
重量 |
不含包装 |
3.2 Kg |
|
