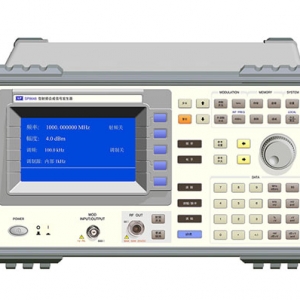

SP8648D射频合成信号发生器技术指标

  • 产品分类:仪器仪表
  • 关注人数:已有1702位客户关注
  • 快速分享:
联系电话:18907003623
产品详细介绍

频率范围:9kHz~4GHz

稳定度:1×10-8 / 日。

频率分辨力:  1Hz

射频输出电平:

100KHz            -127dBm~+8dBm

1000MHz       -127dBm~+13dBm

3002MHz        -115dBm~+10dBm

3600MHz          -115dBm~+7dBm

4000MHz          -110dBm~+5dBm

  选用脉冲调制功能时降低3dBm(仅适用于3000MHz)

射频输出电平分辨率:0.1 dBm

反向功率保护:15W50Ω负载)

频谱纯度:         谐波(输出电平≤+4dBm):<-30dBc

                   非谐波(输出电平≤+4dBm):<-45dBc

                   分谐波(输出电平≤+4dBm):<-40dBc

单边带相位噪声(偏离载频<20kHz,典型值)

                    载频500MHz-114dBc/Hz

                    载频1000MHz-110dBc/Hz

                    载频2008MHz-104dBc/Hz

                    载频3000MHz-98dBc/Hz

调制:调频FM  调频频偏: 0~100k  (1~251MHz, 502~1004Mz)

                          0~50k   (251M~502M)

                          0~200KHz  (1004~2008MHz)

                          0~400KHz  (2008~3002MHz)

       调幅      AM  深度0~70%

调相     ΦM0~5 rad /10rad/20 rad/40 rad(对应不同的载频)

调制速率: 内部400Hz1kHz(适用于所有的调制)

           外部 每种调制均可外接调制源

射频输出阻抗:50Ω

脉冲调制(选配件)通断比:>70dB

上升/下降时间:<15ns;

外形尺寸:340mm×170mm×440mm
