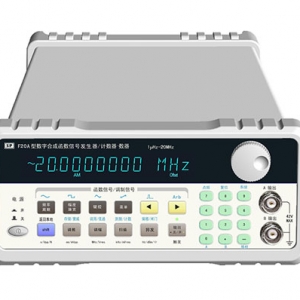

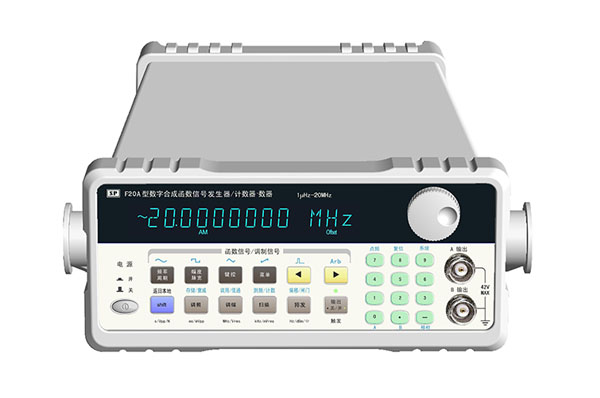

SPF20A型DDS合成函数信号发生器

  • 产品分类:仪器仪表
  • 关注人数:已有385位客户关注
  • 快速分享:
联系电话:135-7693-0968
产品详细介绍

SPF20ADDS合成函数信号发生器是一台带有微处理器的数字合成信号发生器,同时具有100MHz的等精度频率计数器功能。本机采用现代直接数字合成技术设计制造,与一般传统信号源相比,具有高精度、多功能、高可靠性和其它一些的优点

    产品主要技术指标:


输出频率:1μHz~20MHzSPF20A型)

(正弦波)

10Hz~20MHzSPF20A型)

(方波)

1μHz~100kHz(三角波、锯

齿波、脉冲波等存储波型)

输出幅度:0.5mVp-p~10Vp-p50Ω负载

          1mVp-p~20Vp-p(高阻)

输出波形:正弦波,方波,脉冲波,三角波,锯齿波,直流,心律波,噪声波,阶梯波等26种波形,TTL波形(输出频率同主波形)

脉冲占空比:1%~99%(频率≤10KHz

           10%~90%10kHz~100kHz

脉冲波占空比分辨率高达千分之一。

正弦波失真:0.2% 方波升降时间:25ns,频稳优于1×10-6

采样速率:200Msa/s

频率分辨率:1μHz

频率扫描:起始点、终止点任意设置

附带10Hz~100MHz频率计功能,11VFD荧光显示。可存储10组输出状态。

调幅调制度:1%~可任意设置

相位调节范围:0.1~360

相位调节分辨:0.1

B路输出插件:频率1Hz~20kHz

主要特点:

l采用单片数字合成芯片,具有高分辨率、高精度、高可靠、高性价比等突出优点。

l专用11VFD字符显示,读数清晰;导电按键功能控制,操作简便。

l多种波形输出,满足各种应用的需要。

l存储波形长度:4096点。

l扫频范围宽,起点和终点频率任意设置。

l数字调频、调幅:频率准、精度高

lSMT工艺生产,新型金属机箱

l标配RS232接口,可选配GP-IB接口、USB接口、RS485接口

l具有双路输出,可以控制两路信号之间的相位差。
