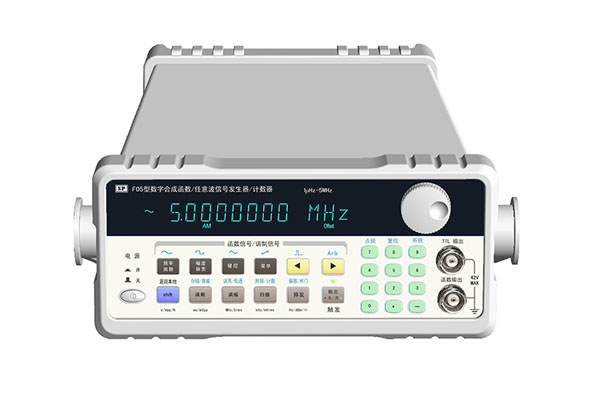

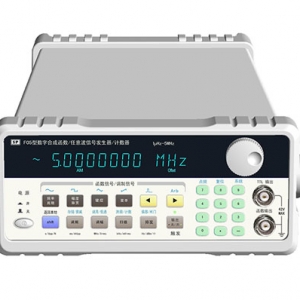

SPF10A型DDS合成函数信号发生器

SPF10A型DDS合成函数信号发生器是一台带有微处理器的数字合成信号发生器，同时具有100MHz的等精度频率计数器功能。本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些的优点

    产品主要技术指标：

输出频率：1μHz~10MHz（SPF10A型）

（正弦波）

10Hz~10MHz（SPF10A型）

（方波）

1μHz~100kHz（三角波、锯

齿波、脉冲波等存储波型）

输出幅度：0.5mVp-p~10Vp-p（50Ω负载）

          1mVp-p~20Vp-p（高阻）

输出波形：正弦波、方波、脉冲波、三角波、锯齿波、直流、阶梯波、TTL、点频、扫频、调频、调幅、FSK、PSK、猝发等波形（输出波形达三十余种）

脉冲占空比：1%~99%（频率≤10KHz）

           10%~90%（10KHz~100KHz）

脉冲波占空比分辨率高达千分之一。

正弦波失真：≤0.2% ，方波升降时间：≤25ns，频稳优于5×10^-5

采样速率：200Msa/s

频率分辨率：1μHz

频率扫描:起始点、终止点任意设置

幅度衰减:0~80dB可调

附带10Hz~100MHz频率计功能，11位VFD荧光显示。可存储10组输出状态。

主要特点：

l采用单片数字合成芯片，具有高分辨率、高精度、高可靠、高性价比等突出优点。

l专用11位VFD字符显示，读数清晰；导电按键功能控制，操作简便。

l多种波形输出，满足各种应用的需要。

l存储波形长度：4096点。

l扫频范围宽，起点和终点频率任意设置。

l数字调频、调幅：频率准、精度高

lSMT工艺生产，新型金属机箱

l标配RS232接口，可选配GP-IB接口、USB接口、RS485接口

外形尺寸：255mm×370mm×100mm

重量：2.5kg
